#1757176»31-03-2015 11:36Схема автоматического обнуления показаний датчика уровня топлива.

POPKORN:Схема обнуления инф. датчика уровня топлива проста. К топливной шахте в баке идет 4 провода: два толстых - питание насоса (+/-), два тонких - сигнальный уровня/масса уровня датчика топлива. Параллельно к питанию насоса подключаем реле с нормально замкнутой группой (85/86). Сигнальный уровня топлива разрезаем. Выход, который идет к блоку,соединяем с переключающимся контактом реле (30). Второй вывод (нормально замкнутый 87а) на массу уровня через резистор 650-750 Ом. К разомкнутому контакту (87) подключаем сигнальный провод идущий непосредственно на датчик уровня. Принцип работы: на не рабочем автомобиле блок снимает информацию относительно резистора (показания мин. уровня). При включении зажигания, информация поступает реальная. Блок сравнивает изменения в показаниях и обнуляет показания уровня (аналог заправки топливом). Т.е. при заводке автомобиля на панели приборов будут реальные показания уровня топлива. Удачи.

Оригинал взят отсюда post-1693907.html&highlight=%F0%E5%EB%E5%20%F0%E5%E7%E8%F1%F2%EE%F0#1693907

Ребята, как же это вы без гравицапы пепелац из гаража выкатываете? Это не порядок! (с) х/ф Кин-дза-дза

John Ripper

#1757221»31-03-2015 14:04Схема автоматического обнуления показаний датчика уровня топлива.

Из 5 машин переоборудованных по такой схеме, реально заработали только 2. Остальные периодически моргают чеком.

Hosan

#1757222»31-03-2015 14:19Схема автоматического обнуления показаний датчика уровня топлива.

John Ripper, А какие именно машины были переоборудованы?

odannb

#1800592»16-01-2016 11:59Схема автоматического обнуления показаний датчика уровня топлива.

Сделал по этой схеме на Civic 5d 07 все работает

Artem_S

#1800593»16-01-2016 12:14Схема автоматического обнуления показаний датчика уровня топлива.

Кто может сделать в Киеве?

Yeka

#1814749»25-04-2016 08:24Схема автоматического обнуления показаний датчика уровня топлива.

Хонда Аккорд-8 2,4 Автомат. Схема работает.Изначально ставил по схеме взятой здесь- https://www.drive2.ru/l/288230376152891702/ -не заработало.Схема та же,только сопротивление в 300Ом.
Спасибо топикстартеру за подсказку! Впаял вместо 300Ом сопротивления 750Ом все заработало.
Цена вопроса:
-50коп.сопротивление 750Ом,
25грн. изолента ЗМ,
9грн штекер,с проводами, под 5-контактное реле(мама),
30грн.5-контактное реле.

Садясь за руль,нужно включать самую главную систему безопасности-ГОЛОВУ!

Skipper

#1818308»29-05-2016 20:26Схема автоматического обнуления показаний датчика уровня топлива.

Доброго дня. Мне мой установщик поставил какой-то фабричный девайс. С тех пор забыл про "падающую" стрелку уровня топлива. Обошлось в 22 евро.

sasha7913

#1818312»29-05-2016 21:18Схема автоматического обнуления показаний датчика уровня топлива.

Skipper, можно контакты мастера? Устал уже от падающие стрелки((

Mustang

#1818318»29-05-2016 22:21Схема автоматического обнуления показаний датчика уровня топлива.

Skipper, если ручки с правильного места можно самому сообразить эмулятор, вопрос даже не в деньгах, а в желании! Rolling Eyes

Я ядреный как кабан,
Я имею свой баян.
Я на нем панкрок пистоню -
Не найти во мне изъян.

Skipper

#1818341»30-05-2016 08:32Схема автоматического обнуления показаний датчика уровня топлива.

Mustang, В том то и дело, что не силен в электротехнике ) Тем более. что есть возможность установить специализированный девайс.

Paliks

#1824736»02-08-2016 19:18Схема автоматического обнуления показаний датчика уровня топлива.

Доброго дня, заработает ли эта схема для CR-V III? Пробовал кто? Какое сопротивление впаять? Надоело на красной лампе уровня горючего ездить..

Yeka	#1824785»03-08-2016 08:15Схема автоматического обнуления показаний датчика уровня топлива. +0 Выкатай бензин до пустого и померяй сопротивление реостата в баке.Такое же,наверное,должно быть впаяно в схему. Садясь за руль,нужно включать самую главную систему безопасности-ГОЛОВУ!

chip2000

#1830543»04-10-2016 10:20Схема автоматического обнуления показаний датчика уровня топлива.

Added after 31 seconds:

Моя на моей машине работает без чеков и головняков.

С уважением.

bodik75

#1830620»04-10-2016 22:42Схема автоматического обнуления показаний датчика уровня топлива.

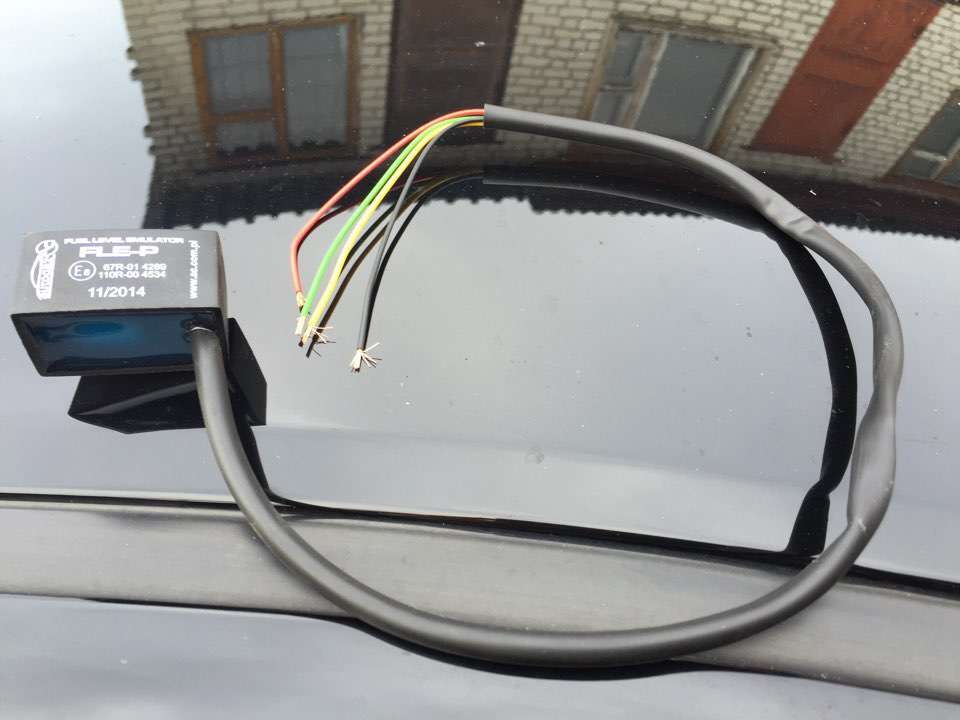

Спеціально для авто honda є емулятор індикатор рівня палива KME EPP-2-H!!! Встановити можна самостійно за 20 хв.

Korai

#1841386»07-02-2017 10:36Схема автоматического обнуления показаний датчика уровня топлива.

Заливаете полный бак бенза и ездите, при таком уровне топлива стрелка очень медленно опускается, я на баяне своем так катаюсь и раз месяц доливаю на 300-400 грн. Посоветовали газовщики. Very Happy

Dioonis

#1842211»20-02-2017 13:50Схема автоматического обнуления показаний датчика уровня топлива.

Прочитав много форумов про способ с дешевым реле и сопротивлением все это меня как-то не впечатляло . То сопротивление не то или вообще не заработало. И тут о чудо наткнулся на этот способ www.drive2.ru/l/454040853862679091/. Плата хоть и китайская, но сделана на совесть, да и реле понадежней будет. Цена демократическая 60 грн.+доставка, покупал здесь techexpress.com.ua/product?id=443. Сделал все по этой схеме, единственное что у меня провод датчика желтый все заработало как надо. Не могу понять зачем мудрить с сопротивлением если в датчике уровня топлива стоит свое сопротивление. Автору респект и уважуха. Проверено на Honda Accord CL9.

Yeka

#1842213»20-02-2017 14:22Схема автоматического обнуления показаний датчика уровня топлива.

Dioonis:Прочитав много форумов про способ с дешевым реле и сопротивлением все это меня как-то не впечатляло . То сопротивление не то или вообще не заработало. И тут о чудо наткнулся на этот способ www.drive2.ru/l/454040853862679091/. Плата хоть и китайская, но сделана на совесть, да и реле понадежней будет. Цена демократическая 60 грн.+доставка, покупал здесь techexpress.com.ua/product?id=443. Сделал все по этой схеме, единственное что у меня провод датчика желтый все заработало как надо. Не могу понять зачем мудрить с сопротивлением если в датчике уровня топлива стоит свое сопротивление. Автору респект и уважуха. Проверено на Honda Accord CL9.

Ели в движении стелка опускается в зону резерва,загорается сигнальн.лампочка. При повторном запуске стрелку вернет на прежний уровень или так и остается в зоне резерва топлива?
Например оставалось бензина на 200км,проехали без остановки 150км. После остановки и повторного запуска стрелка вернется к +/- тем же 200км остатка?

Садясь за руль,нужно включать самую главную систему безопасности-ГОЛОВУ!

Dioonis

#1842343»22-02-2017 09:34Схема автоматического обнуления показаний датчика уровня топлива.

Yeka:

ДА ВЕРНЕТЬСЯ.

Yeka

#1842362»22-02-2017 13:23Схема автоматического обнуления показаний датчика уровня топлива.

Это Вы видели или так думаете? Просто у себя перепробовал несколько вариантов.И реле с сопротивлениями пост- #1814749» Потом менял несколько сопротивлений по нарастающей,и сейчас стоит польская приблуда KME EPP-2-H.Ни то,ни это стрелку не возвращает.Только сброс клеммы с АКБ или заправка.

Садясь за руль,нужно включать самую главную систему безопасности-ГОЛОВУ!

psiz	#1842378»22-02-2017 17:45Схема автоматического обнуления показаний датчика уровня топлива. +0 У вас что борт комп автомобиля сам не возвращает стрелку на нормальное положение? Раз в 100-150 км проезда на газу?

Yeka

#1842416»23-02-2017 08:34Схема автоматического обнуления показаний датчика уровня топлива.

Возвращает.Ток 150 км это бывает и неделя езды. Неделю ездить с горящей лампой резерва? Собственно,релюхи и тд ставилось чтобы уйти от этого.

Садясь за руль,нужно включать самую главную систему безопасности-ГОЛОВУ!

Dioonis

#1842451»23-02-2017 11:36Схема автоматического обнуления показаний датчика уровня топлива.

Yeka:Это Вы видели или так думаете? Просто у себя перепробовал несколько вариантов.И реле с сопротивлениями пост- #1814749» Потом менял несколько сопротивлений по нарастающей,и сейчас стоит польская приблуда KME EPP-2-H.Ни то,ни это стрелку не возвращает.Только сброс клеммы с АКБ или заправка.

У меня Cl9 2007г. все корректно работает после установки реле задержки.
Работает так…
Включаем зажигание, на бензонасос подается кратковременно 12 вольт, для накачки давления в систему, этого времени не достаточно для того чтоб бы сработало наше реле. Задержку выставил около 5-6 секунд. Компьютер пытается прочитать показания датчика уровня топлива, но разорвав цепь датчика через реле (оранжевый провод) комп видит ошибку датчика и делает заново калибровку уровня. Цепь датчика уровня замкнется через 5-6 секунд и комп правильно определит уровень топлива.Думаю что корректно работает так как нет никаких дополнительных сопротивлений все штатное.

Added after 9 minutes:

Когда заводишь машину стрелка лежит на нуле лампа моргает секунд через двадцать стрелка показывает точное количество топлива в баке.

psiz

#1842491»23-02-2017 16:38Схема автоматического обнуления показаний датчика уровня топлива.

Yeka:Возвращает.Ток 150 км это бывает и неделя езды. Неделю ездить с горящей лампой резерва? Собственно,релюхи и тд ставилось чтобы уйти от этого.

Ну держие всегда больше пол бака, оно какраз за 100-150 км упадет на литров 10-15 вниз стрелка, не дойдя до уровня лампочки и восстановится

Yeka	#1842497»23-02-2017 17:55Схема автоматического обнуления показаний датчика уровня топлива. +0 спс,но это я и сам знаю. Только пол бака это +/- по весу 2 мешка с цементом по 15 кг. Садясь за руль,нужно включать самую главную систему безопасности-ГОЛОВУ!

master_sem

#1866076»25-05-2018 21:29Схема автоматического обнуления показаний датчика уровня топлива.

Добрый вечер. На CRV-ІІІ установили эмулятор уровня топлива. Не работает. Стрелка уходит на "0", загорается лампочка и гаснет только после долива бензина или сброса питания. Установщики обратились в службу техподдержки производителя. Ответили, что уровень топлива должен быть больше 1/2 бака- иначе работать не будет. Может кто знает какой эмулятор можно поставить, возить с собой лишний бензин в баке - не хочется. Газовая установка STAG , эмулятор LPG-Tech
