#1841906»15-02-2017 14:20Помогите со схемой подключения выключателей )
+0
Собственно задача не тривиальная. Необходимо подключить 2 выключателя на лампочку.
1) Обычный сенсорный выключатель. Не отличается от обычного ничем кроме отсутсвия механической составляющей
2) Выключатель , который срабатывает на звук и на 30 сек включает свет

В чем беда, сейчас выключатели подключены так как на схеме на рисунке, Но оно не работает )
Вернее работает ровно до момента включения выкл №2 и так по порядку:

Свет не горит, оба выкл в режиме покоя ( выкл ) на первом об этом сообщает диод горящий синим цветом, второй ничего не выдает , но он под питанием :)
Хлопаем в ладоши загорается свет, т.к. сработал №2 , но тухнет диод на №1 т.е. он уходит в защиту.
Рубим свет на щитке, включаем - темно, оба в стартовом положении
Включаем свет на №1 , свет включается, хлопаем в ладоши - свет продолжает гореть, но №1 уходит в защиту, т.е. через 30 сек свет тухнет.

Что-то мне подсказывает, что №1 видит фазу, которая приходит к нему после вкл №2 которой там быть не должно и пугается ))) Что я делаю не так и как сделать правильно, чтобы в итоге можно было №1 вкл/выкл свет постоянно, а №2 не имел на него влияния


Accord 03 TS
#1841915»15-02-2017 15:18Re: Помогите со схемой подключения выключателей )
+0
Вопрос конечно интересный. Навскидку схема правильная и другая простая пока в голову не приходит. Нужна схема сенсорного выключателя. По ней найти и отключить проверку напряжения на выходе выключателя, чтобы не уходил в защиту.
"И если вы слышите «ничего не меняется» – значит перед вами стоит мудак, который не меняется. Пусть себя не обобщает".
#1841916»15-02-2017 15:55Помогите со схемой подключения выключателей )
+1
Хлопаем в ладоши загорается свет, т.к. сработал №2 , но тухнет диод на №1 т.е. он уходит в защиту.

никуда он не уходит. ты ему просто закорачиваешь обе ноги и у него нет питания.
Чёрный кот, перебегающий вам дорогу, означает, что животное всего лишь спешит куда-то по своим делам. Не усложняйте.
#1841918»15-02-2017 16:23Помогите со схемой подключения выключателей )
+0
нужно два реле поставить
#1841919»15-02-2017 16:25Помогите со схемой подключения выключателей )
+0
А не прокатит какой-нибудь диод ?  Реле как ?
Accord 03 TS
#1841921»15-02-2017 16:56Помогите со схемой подключения выключателей )
+0

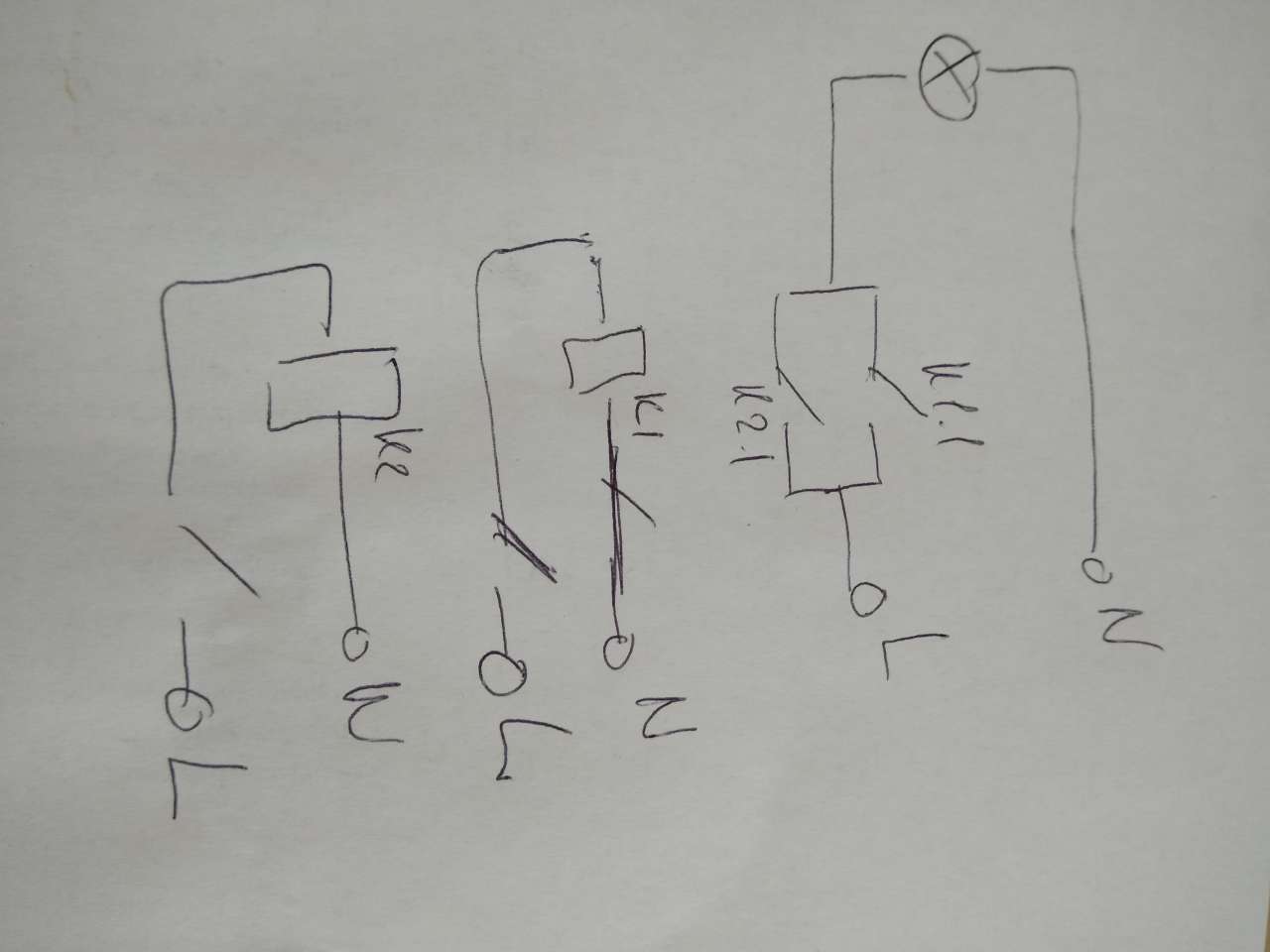

С реле

Added after 34 seconds:

Voronmetro, диод не прокатит.


Чёрный кот, перебегающий вам дорогу, означает, что животное всего лишь спешит куда-то по своим делам. Не усложняйте.
#1841923»15-02-2017 17:17Помогите со схемой подключения выключателей )
+0
Если я правильно понял задачу, то нужен проходной выключатель
http://electricvdome.ru/rozetki-i-vukluchateli/proxodnoj-vyklyuchatel-sxema-podklyucheniya.html
Нервы надо лечить не тому, кто барабанит пальцами по столу, а тому, кого это раздражает.
#1841924»15-02-2017 17:33Помогите со схемой подключения выключателей )
+0
Проходной не катит 2м причинам )
Сенсорного проходного я не встречал
Датчик звука умеет вкл и выкл только себя, он не знает в каком положении находиться №1

По сему реле по идее должно решить проблему, пока правда не совсем понял как , но вектор по идее перспективный
Accord 03 TS
#1841931»15-02-2017 20:41Помогите со схемой подключения выключателей )
+0
Voronmetro, так а шо там понимать?
первый выключатель включает первое реле
второй - второе
нормально разомкнутые контакты обоих реле включены как выключатели в твоей схеме.
все довольны.
Чёрный кот, перебегающий вам дорогу, означает, что животное всего лишь спешит куда-то по своим делам. Не усложняйте.
#1841935»15-02-2017 21:45Помогите со схемой подключения выключателей )
+0
Какая лампочка (накаливания, светодиодная, энергосберегающая, люминесцентная и т.д. и тп.)?
"Лучше быть умным и иногда тупить,
чем быть тупым и постоянно умничать" (c)
#1841945»16-02-2017 08:55Помогите со схемой подключения выключателей )
+0
Лампочка диодная

mazy,
В автомобильных реле я конечно понимаю, а вот в переменных ничего, открываю интернет, чего там только нет. Как понять какое мне надо. Я так понимаю там можно и 1 обойтись, но нужно реле на 5 ног. В нормальном положении работает 1 контур, после подачи питания с №1 работает второй контур
Accord 03 TS
#1841950»16-02-2017 09:42Помогите со схемой подключения выключателей )
+0
Voronmetro, пофиг какая лампочка. реле ничем не отличаются от автомобильных кроме напряжения катушки. ну и по нагрузке смотри контактную пару.
Чёрный кот, перебегающий вам дорогу, означает, что животное всего лишь спешит куда-то по своим делам. Не усложняйте.
#1841963»16-02-2017 12:21Помогите со схемой подключения выключателей )
+0
Voronmetro, почитай, например, здесь http://www.bylectrica.by/catalog/jenergosberezhenie/sensornie_vikljuchateli/ о сенсорных/механических выключателях с таймером, способных работать в параллельных цепях.
Возможно, у того производителя, чей сенсорный выключатель у тебя стоит, тоже есть подобное решение.
Бандерiвцi - вони щось бiльше за просто українцiв, десь так само, як самураї трохi бiльше за просто японцiв


Редаговано: Aleks_Gomel (16-02-2017 13:00)
#1841968»16-02-2017 12:46Помогите со схемой подключения выключателей )
+0
mazy, Так нагрузки там особо и не будет, а с реле там куча вариантов , проходные, по напряжению , с таймеров, с синхронизатором фаз и т.д. )))) Мне какое надо ?
Accord 03 TS
#1841978»16-02-2017 14:15Помогите со схемой подключения выключателей )
+0
Voronmetro, обычное . но вопрос в том, где ты их можешь разместить ..
если есть возможность на дин-рейку - то вообще супер.. а если нет ..

http://220volt.com.ua/rele-promezhutochnoe-asko-ly2-10a-as-220v/

Added after 3 minutes:

https://www.rcscomponents.kiev.ua/product/TR91F-220VAC-SC-A.html

Чёрный кот, перебегающий вам дорогу, означает, что животное всего лишь спешит куда-то по своим делам. Не усложняйте.
#1842014»16-02-2017 23:54Помогите со схемой подключения выключателей )
+0

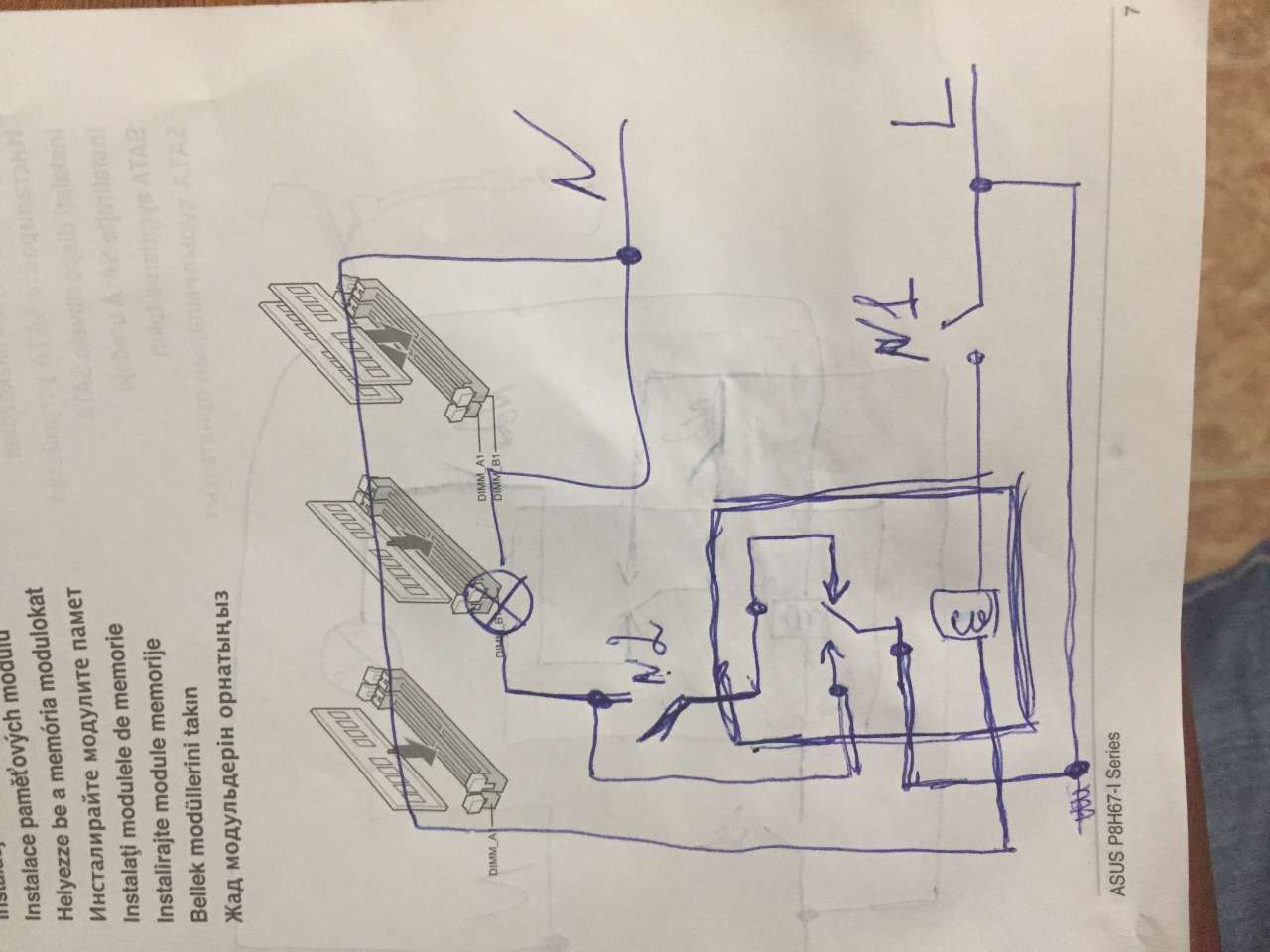

Нужно маленькое реле , в подрозетнике место есть но немного, если я правильно все понял, то схема где-то такая


Accord 03 TS
#1842016»17-02-2017 08:34Помогите со схемой подключения выключателей )
+0
Voronmetro, да. можно и так с 1 реле
Чёрный кот, перебегающий вам дорогу, означает, что животное всего лишь спешит куда-то по своим делам. Не усложняйте.
#1842017»17-02-2017 08:37Помогите со схемой подключения выключателей )
+0
Ок, спс. осталось придумать где взять ноль в подрозетнике ))
Accord 03 TS
#1842030»17-02-2017 11:34Помогите со схемой подключения выключателей )
+0
Если в подрозетник пришло 3 провода - ищи распаечную коробку от этих выключателей, там и возьми его)

Я так понял что у тебя был 1 обычный выключатель, а ты на его место ставишь "комбинацию" так?
#1842031»17-02-2017 11:36Помогите со схемой подключения выключателей )
+0
ТАк это понятно, у меня щиток от выключателя в полуметре . но чтобы в него попасть надо подняться до потолка потом чуть левее и снова вниз )))
Accord 03 TS
#1842032»17-02-2017 11:41Помогите со схемой подключения выключателей )
+0
Сколько проводов пришло в подрозетник(приборную коробку)?
#1842035»17-02-2017 11:46Помогите со схемой подключения выключателей )
+0
2, там 3му делать нечего ) Заземления в выкл нет (
Accord 03 TS
#1842036»17-02-2017 11:59Помогите со схемой подключения выключателей )
+0
Voronmetro:2, там 3му делать нечего ) Заземления в выкл нет (

Хм...  Exclamation  Третий провод он такой, что должен быть  Exclamation  И может и 4й должен быть. И заземление выключателя здесь ни при чем. Хотя есть выключатели и с заземлением  Idea
Бандерiвцi - вони щось бiльше за просто українцiв, десь так само, як самураї трохi бiльше за просто японцiв
#1842037»17-02-2017 12:02Помогите со схемой подключения выключателей )
+0
Aleks_Gomel, не . не всегда. в большинстве случаев - просто приходящая фаза и уходящая на лампу. ноль идет прямо на лампу.
Чёрный кот, перебегающий вам дорогу, означает, что животное всего лишь спешит куда-то по своим делам. Не усложняйте.
#1842038»17-02-2017 12:08Помогите со схемой подключения выключателей )
+0
mazy, я не о том, как обычно бывает, а о том как должно быть.
