Нужен график штатного УОЗ для хонды. RSS

HONDA СТО - двигатель, топливная система и бортовая электрика

Добавить в Facebook Добавить в Twitter
#1229838»11-05-2011 11:57Нужен график штатного УОЗ для хонды.
+0
Кто может выложить 3D график УОЗ, который зашит в ЭБУ хонды?
P.S. модель и тип - авто не важно. Главное что бы это был штатный график с ЭБУ авто.
Ребята, как же это вы без гравицапы пепелац из гаража выкатываете? Это не порядок! (с) х/ф Кин-дза-дза
#1229942»11-05-2011 13:26Нужен график штатного УОЗ для хонды.
+0

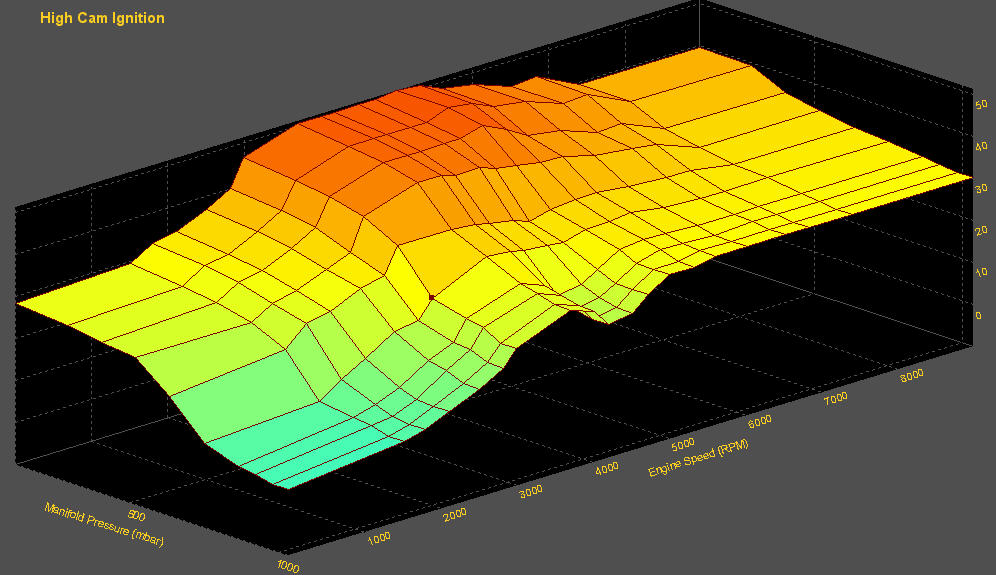

вот

Added after 58 seconds:

это аццкие углы. обычно поменьше. Просто картинка была под рукой


0636716042
#1230428»12-05-2011 10:43Нужен график штатного УОЗ для хонды.
+0
Traxim, большое тебе человеческое спасибо.
Это график снят реального авто? Или просто демка из инета/программы?
Ребята, как же это вы без гравицапы пепелац из гаража выкатываете? Это не порядок! (с) х/ф Кин-дза-дза
#1230466»12-05-2011 11:37Нужен график штатного УОЗ для хонды.
+0
нет. это гграфик одного из моих боевых моторов. Д16 без втека.
если тебе нужны стоковые графики - их есть у меня. и на д и в и ф-серию.
0636716042
#1230503»12-05-2011 12:22Нужен график штатного УОЗ для хонды.
+0
Traxim, можешь выложить для примера пару графиков стоковой серии, но желательно так что бы можно было прочитать параметры, а то по этому графику определить значения не возможно.
И если можно выложить график этот но так что бы можно было определить точки значения в точках (в узлах сетки)?
Ребята, как же это вы без гравицапы пепелац из гаража выкатываете? Это не порядок! (с) х/ф Кин-дза-дза
#1230518»12-05-2011 12:43Нужен график штатного УОЗ для хонды.
+0
что бы смотреть значения в точках сетки - нужна программа. Crome называется.

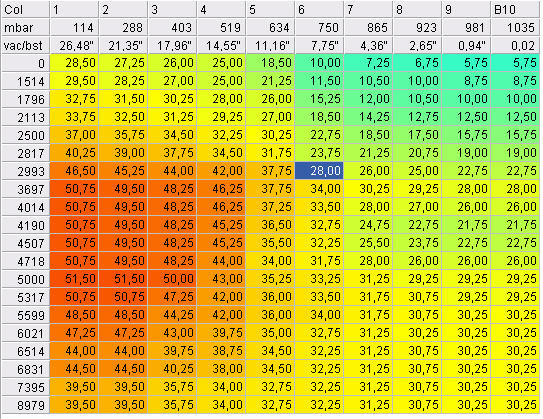

1108991f516fbb3e0eb23d3eedd17966.jpg таблица углов н22 после втека

таблица углов н22 после втека

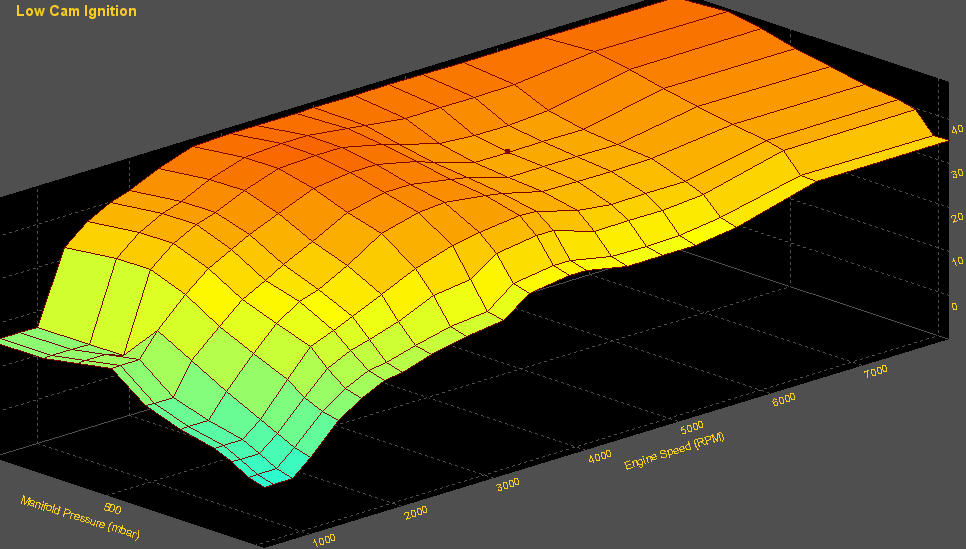

d0c1bedd3f2c44c6d988960fbf901101.jpg график к таблице

график к таблице


0636716042
#1230601»12-05-2011 14:50Нужен график штатного УОЗ для хонды.
+0
Traxim, спасибо огромное, мне из таблицы достаточно информации.
А можно такую же таблицу, но для не втекового мотора (желательно с объемом 1.8)?
Ребята, как же это вы без гравицапы пепелац из гаража выкатываете? Это не порядок! (с) х/ф Кин-дза-дза
#1230712»12-05-2011 16:50Нужен график штатного УОЗ для хонды.
+0

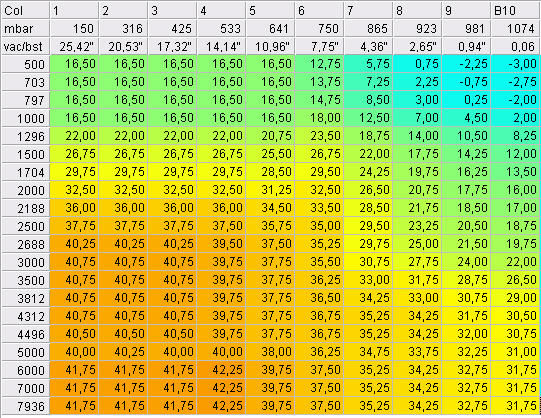

вот


0636716042
#1230757»12-05-2011 18:23Нужен график штатного УОЗ для хонды.
+0
Traxim, спасибо за информацию.  :)
Ребята, как же это вы без гравицапы пепелац из гаража выкатываете? Это не порядок! (с) х/ф Кин-дза-дза
