Civic 10ка. Противотуманки.

Ребят. Не сносите тему пжлст. Хоть сутки)) или до решения.
Итак. Что имеем.
Сливку 2018 года.
Механика.
С Жк и андроидом. Канадка.
Прикупил кит на противотуманки.
Схемы не могу найти как подключить.
Авто свет на борту.
В кит входит накладки в бампер, Туманки, проводка, кнопка в штатное место.
Нужна схема ппц как. Выручите пожалуйста.) ( нужна схема проводки или схема подключения Туманок, раньше помню была схема пошаговая на старые модели)


Р. С. Толковые электрики не подходят. Временно в Чернигове, тут болгарка, скрутка и изолента в приоритете. Хочу сам. По фэн-шуй. Если все выйдет обещаю фото тексто Отчет.

makarosha, так они там были в комплектации или нет? Автосвет на борту ни о чем не говорит.

нет, их не было с завода.

makarosha, находишь провод на ближний. от него делаешь ответвление на кнопку и дальше на туманки.
найти можно на коробке предохранителей, чтоб не колупать рулевую колонку...
я так думаю.

Тогда ПТФ будут работать только с ближним. Нужно от габаритов брать плюс. Делал так себе на 7-м Аккорде.

ну да. точно. туманки и с габаритами работают..
автосвет вобще рассласбляет - не помнишь уже что и как включается.

вроде нашел штатный пред на туманки в блоке. пойду путем "найти штатный провод туманок" если нет, то буду подключать через габариты.
надо же еще зажечь иконку в приборке...

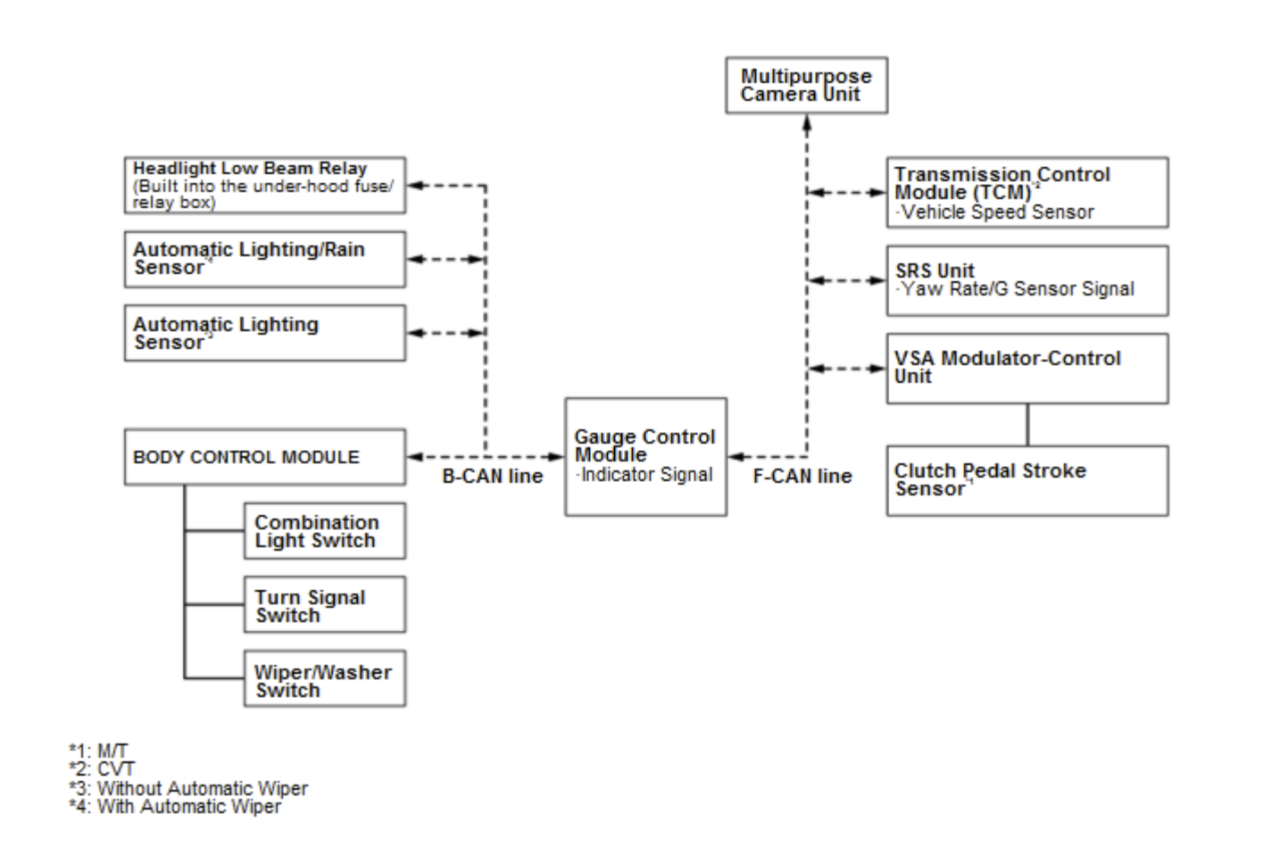

скорее всего лямпочка через CAN bus зажигается

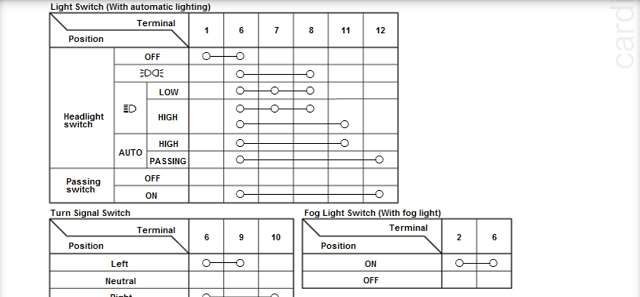

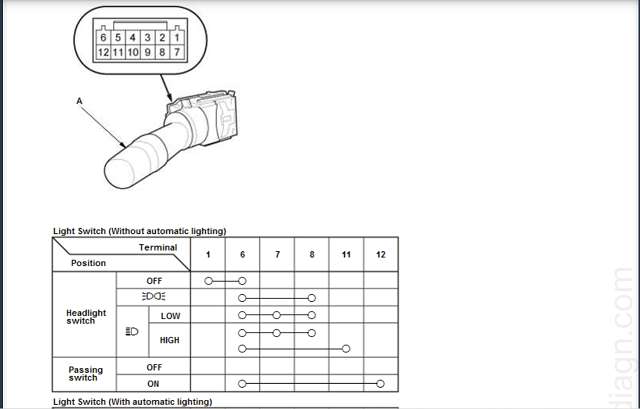

тут есть вайринги
https://cardiagn.com/2016-civic-fc-fk-lighting-system/

https://cardiagn.com/2016-civic-fc-fk-can-communications/

приборка

а если обмануть схемку. пустить дубляж на 2 -6 пин?) как думаешь, пожарных не надо будет звать?

можно попробьівать..
по крайней мере прозвони єти пиньі куда идут - можно не придетс' врезать кнопку отдельную..

И так докладываю.
На колодке гитары так называемой, не оказалось проводки на 2й пин.
Как и не оказалось ответной части в блоке  предохранителей на Туманки.
Но коричневая фишка которая с завода лежит от лонжерона и заходит в салон имеется.
Пошёл таким путем.

Туманки, реле, пред15 , плюс постоянный,
( выбрал дальний, взял с блока предов), пред10,
Управление  на кнопку, ( подключил к боковому маячку,  то есть габариты) сама кнопка в салоне.

Что по итогу.
Качество Китай.
Пилить не надо, накладки в бампер «почти по размеру». Если хотите красиво под четкий и ровный зазор, греем феном.
Сами Туманки 5. Стекло, и стали четко.

По планам зажечь фигурку на приборке.
Реализую таким путём.
С кнопки кину провод на приборку в штатную колодку.

Тянул в салон по шнурку открытия капота.
Всем бобра.


Р. С. Кнопка была в комплекте, встала норм. Только светит зелёным) перепаяю на белый.

на драйе есть владелец синей сивки, он на нее газ сам поставил. Так вот, он сам каким то макаром поставил, предлагал мне помощь если надумаю ставить.
Для меня периодически встает желание поставить туманки. Тем более что с амазона можно за 50 баксов взять.
