#1730919»14-12-2014 11:57Электрики, нужна консультация по подключение варочной поверхности

Камрады, новый вопрос. Хочу подключить варочную поверхность.

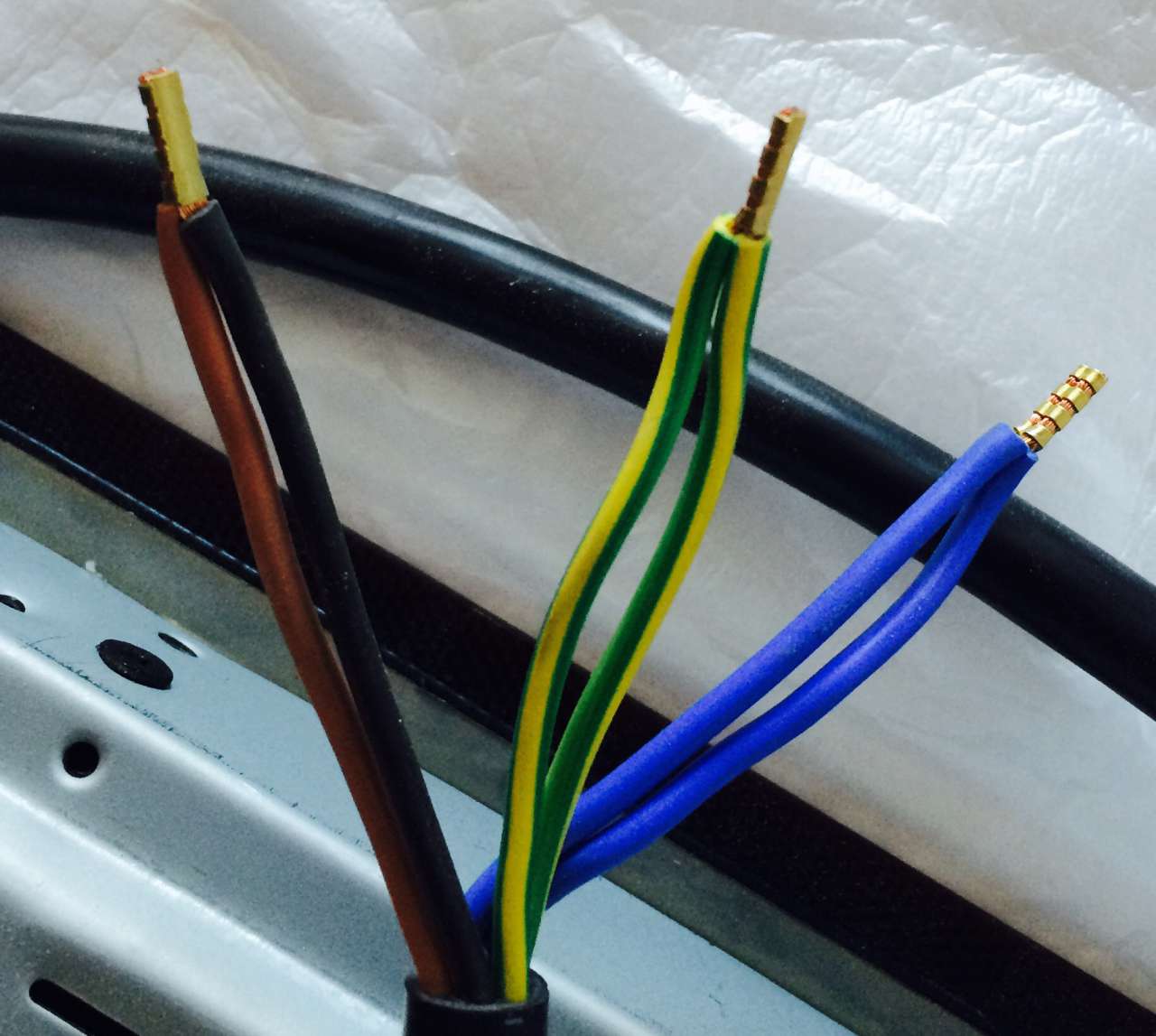

Из кабеля торчат следующие жилы:
Черный и коричневый (соединены вместе)
Два желтозеленых (соединены вместе)
Два синих (соединины вместе)

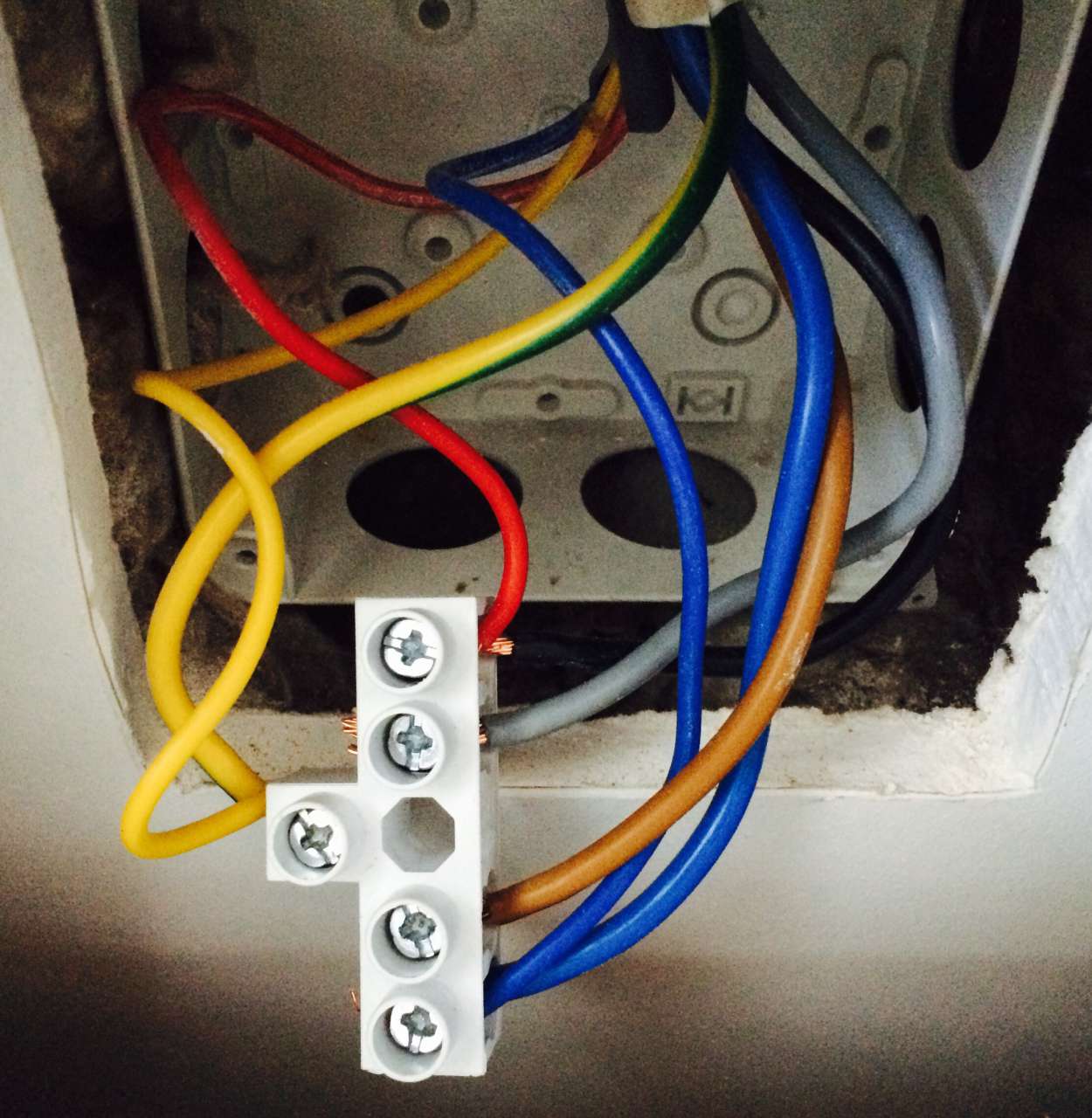

Из стены колодка
Красный и черный (соединены вместе)
Серый
Коричневый
Два синих (соединены вместе)
Два желтозеленых (соединены вместе)

Я правильно понимаю, что рассоединяю черный и коричневый плиты и соединяю:
черный плиты к черному и красному подводки
Коричневый плиты к коричневому подводки
Синие к синим
Желтозеленые к желтозеленым

И на колодке остаются подводка серая без подключения к плите?

KhersonType-S

#1730921»14-12-2014 12:18Электрики, нужна консультация по подключение варочной поверхности

Студент, Саш! ты 220 или 380 подключаешь??

Укроамериканец

AlexWB

#1730922»14-12-2014 12:19Электрики, нужна консультация по подключение варочной поверхности

Студент, желательно удостоверится, что торчит из стены: 220 или 380, где там фаза/фазы, ноль, земля.

Как правило, земля - желто-зеленая, ноль - синий.

Но чтобы в этом удостоверится, нужно тыкать пробником (индикаторная отвертка) и/или тестером.

Сам лучше не лезь, пригласи электрика.

Если вы кого–то ненавидите не зная этих людей лично, значит это кому–то нужно.

KhersonType-S

#1730923»14-12-2014 12:23Электрики, нужна консультация по подключение варочной поверхности

Студент:Камрады, новый вопрос. Хочу подключить варочную поверхность.

Из кабеля торчат следующие жилы:
Черный и коричневый (соединены вместе) фаза
Два желтозеленых (соединены вместе) земля
Два синих (соединины вместе) ноль..

Из стены колодка
Красный и черный (соединены вместе) фаза
Серый фаза
Коричневый фаза
Два синих (соединены вместе) ноль
Два желтозеленых (соединены вместе) земля..

Я правильно понимаю, что рассоединяю черный и коричневый плиты и соединяю:
черный плиты к черному и красному подводки
Коричневый плиты к коричневому подводки
Синие к синим
Желтозеленые к желтозеленым

И на колодке остаются подводка серая без подключения к плите?

Added after 2 minutes:

по колодке ваще не понятно что там., возми индикаторную отвёртку и просмотри ноль и фазу.., ноли в кучу фазы отдельно ну и земля то ж в кучу..

Укроамериканец

Студент

#1730924»14-12-2014 12:23Электрики, нужна консультация по подключение варочной поверхности

380
Электрику отказать
Ща потыкаю

Редаговано: Студент (14-12-2014 12:24)

KhersonType-S

#1730925»14-12-2014 12:25Электрики, нужна консультация по подключение варочной поверхности

AlexWB, опять ты впереди планеты всей.. :)

Added after 1 minutes:

380 просто 3и фазы , ноль и земля , отвёрткой тыкай где будет светиться соединяй ноль не светится вкучу его ну и жёлто зелёный в кучу..

Укроамериканец

AlexWB

#1730926»14-12-2014 12:29Электрики, нужна консультация по подключение варочной поверхности

Студент:380
Электрику отказать
Ща потыкаю

Юрист-камикадзе.

Если вы кого–то ненавидите не зная этих людей лично, значит это кому–то нужно.

KhersonType-S

#1730927»14-12-2014 12:32Электрики, нужна консультация по подключение варочной поверхности

Студент, Сань! если тебе на 380 будет сложно с наших слов то включи на 220

все цветные провода от поверхности в кучу , кроме синих и жёлто зелёных , эт будет тебе 220 фаза синие в кучу на ноль крути а землю ну её то у тебя нет как бы в идеале зануление тут ты как хочешь можешь на корпус или на землю или на ноль для поверхности эт не имеет значения..

Added after 1 minutes:

AlexWB:

Студент:380
Электрику отказать
Ща потыкаю

Юрист-камикадзе.

а шо ты хотел.., салют готовит новогодний..

Укроамериканец

AlexWB

#1730928»14-12-2014 12:34Электрики, нужна консультация по подключение варочной поверхности

KhersonType-S, так у него от варочнй поверхности по умолчанию на 220 скручено.
Теперь их нужно с колодки снять без жертв

Если вы кого–то ненавидите не зная этих людей лично, значит это кому–то нужно.

KhersonType-S

#1730929»14-12-2014 12:36Электрики, нужна консультация по подключение варочной поверхности

я вчерась прощался с работой , шеф достал вопросом почему у меня дома эконом лампа при выключени выключателя чуток светиться..

у него выключатель с сведодиодом вот и светиться.
мож кому пригодиться советт вырежте нах диод и всё перестанет мерцать лампочка..

Added after 1 minutes:

AlexWB, что то Санька молчит я волнуюсь.

Укроамериканец

Aleks_Gomel

#1730931»14-12-2014 12:44Электрики, нужна консультация по подключение варочной поверхности

KhersonType-S: а землю ну её то у тебя нет как бы в идеале зануление тут ты как хочешь можешь на корпус или на землю или на ноль для поверхности эт не имеет значения

KhersonType-S, Саня, не давай подобных советов!!! В современных домах есть земля, поэтому защитное зануление не делают. Но даже там, где земли нет и приходится PEN делить на PE (защитный ноль) и N (рабочий ноль) - смешивать их после разделения ЗАПРЕЩЕНО!!!
ЗЫ: по теме ничего сказать не могу - не открываются фотки Sad

Попробую другим браузером...

Бандерiвцi - вони щось бiльше за просто українцiв, десь так само, як самураї трохi бiльше за просто японцiв

KhersonType-S

#1730932»14-12-2014 12:51Электрики, нужна консультация по подключение варочной поверхности

Aleks_Gomel, Сань , брат я мегометром звонил это заземление бред это всё..

Added after 1 minutes:

Студент, Александр ты де я волнуюсь!! полез бля в листричество мать его и молчишь отпишись хоть..

Укроамериканец

Студент

#1730933»14-12-2014 12:53Электрики, нужна консультация по подключение варочной поверхности

Значицо фаза красный и черный, серый, коричневый.

Не бойся сумы, не бойся тюрьмы, не бойся ни хлада, ни глада – а бойся единственно только того, кто скажет: Я ЗНАЮ, КАК НАДО!»

KhersonType-S

#1730935»14-12-2014 12:56Электрики, нужна консультация по подключение варочной поверхности

вот и славненько цепляй их на любые провода к поверхности коме!!! СИНЕГО И ЖЁЛТО ЗЕЛЁНОГО,,

Added after 34 seconds:

синий ноли 2х цветной земля..

Укроамериканец

Aleks_Gomel

#1730938»14-12-2014 12:56Электрики, нужна консультация по подключение варочной поверхности

Студент, Саня, прокомментируй коробку, которая в гипсокартоновой стене: в нее приходят два кабеля, один черный 3 провода и второй белый 5 проводов?

Бандерiвцi - вони щось бiльше за просто українцiв, десь так само, як самураї трохi бiльше за просто японцiв

KhersonType-S

#1730940»14-12-2014 13:01Электрики, нужна консультация по подключение варочной поверхности

Aleks_Gomel, Брат, у него с гипса торчит..
2 а синих ноль 2а цветных земля
красный коричневый фазы..

Укроамериканец

Aleks_Gomel

#1730941»14-12-2014 13:01Электрики, нужна консультация по подключение варочной поверхности

KhersonType-S:Aleks_Gomel, Сань , брат я мегометром звонил это заземление бред это всё..

Не, Саня, так не пойдет! Sad

Или даем советы согласно ПУЭ, действующей нормативной базе и здравому смыслу или сообразно пролетарской сознательности. Если по-второму, то я отойду в сторонку...

Бандерiвцi - вони щось бiльше за просто українцiв, десь так само, як самураї трохi бiльше за просто японцiв

AlexWB

#1730942»14-12-2014 13:02Электрики, нужна консультация по подключение варочной поверхности

Студент, тада цепляй:

поверхность желто-зеленый -> коробка желто-зеленый
поверхность синий -> коробка синий
поверхность черный+коричневый -> коробка коричневый

Если вы кого–то ненавидите не зная этих людей лично, значит это кому–то нужно.

Студент

#1730944»14-12-2014 13:06Электрики, нужна консультация по подключение варочной поверхности

Из стены торчит 2 провода. В первом жилы красная синяя желтая, и из второго жилы черная коричневая серая синяя и желтозеленая.

Aleks_Gomel

#1730948»14-12-2014 13:14Электрики, нужна консультация по подключение варочной поверхности

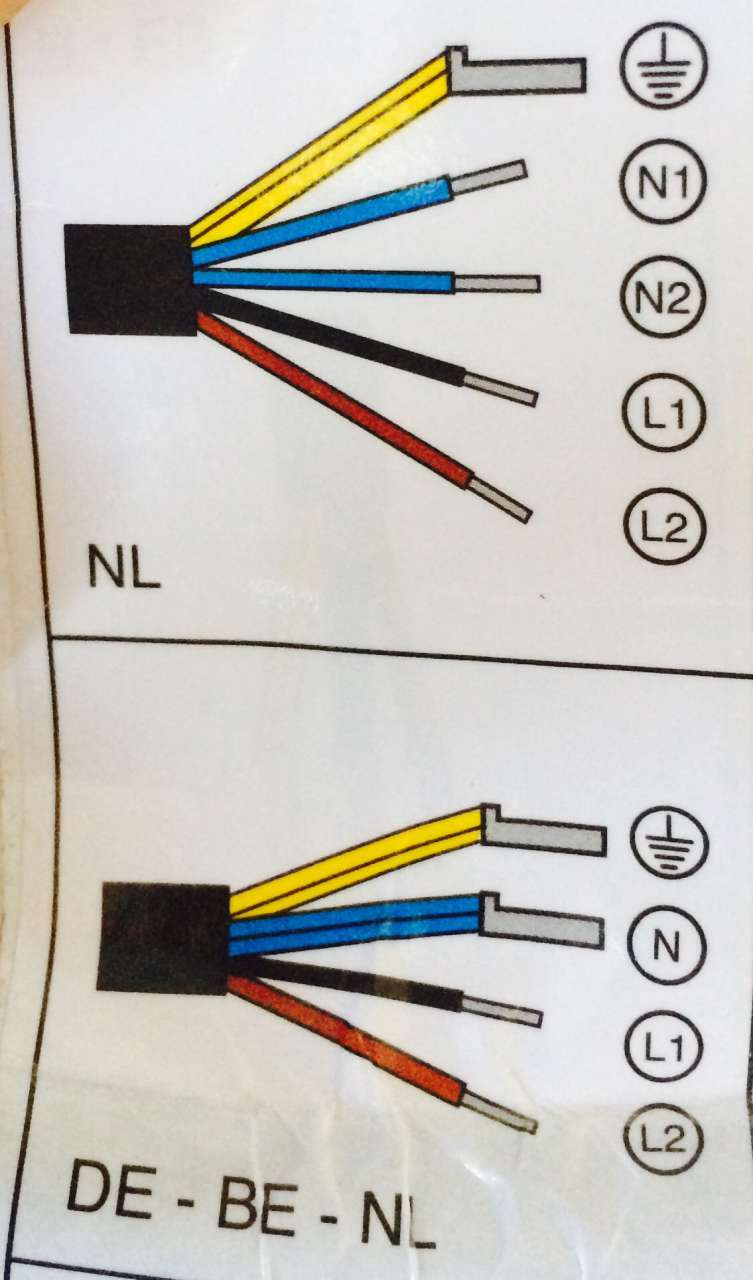

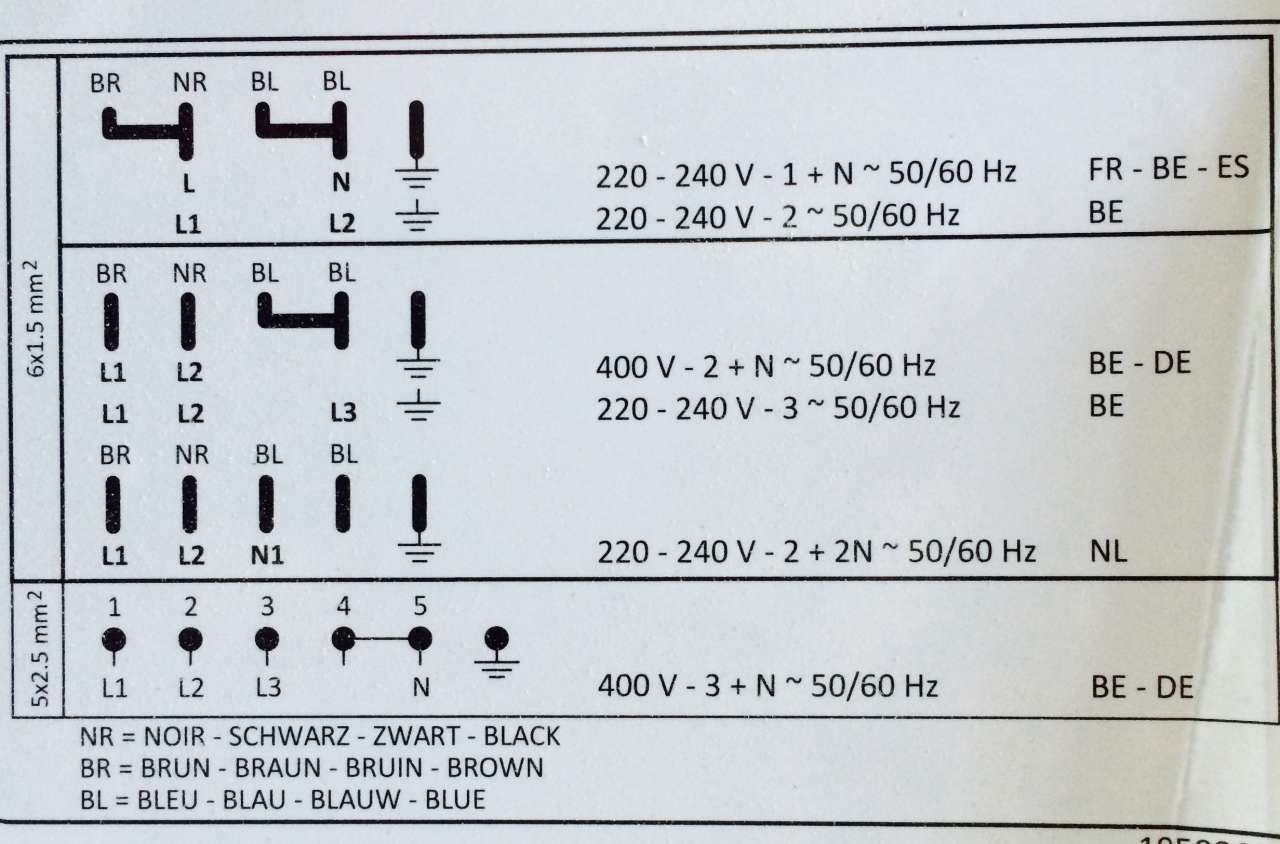

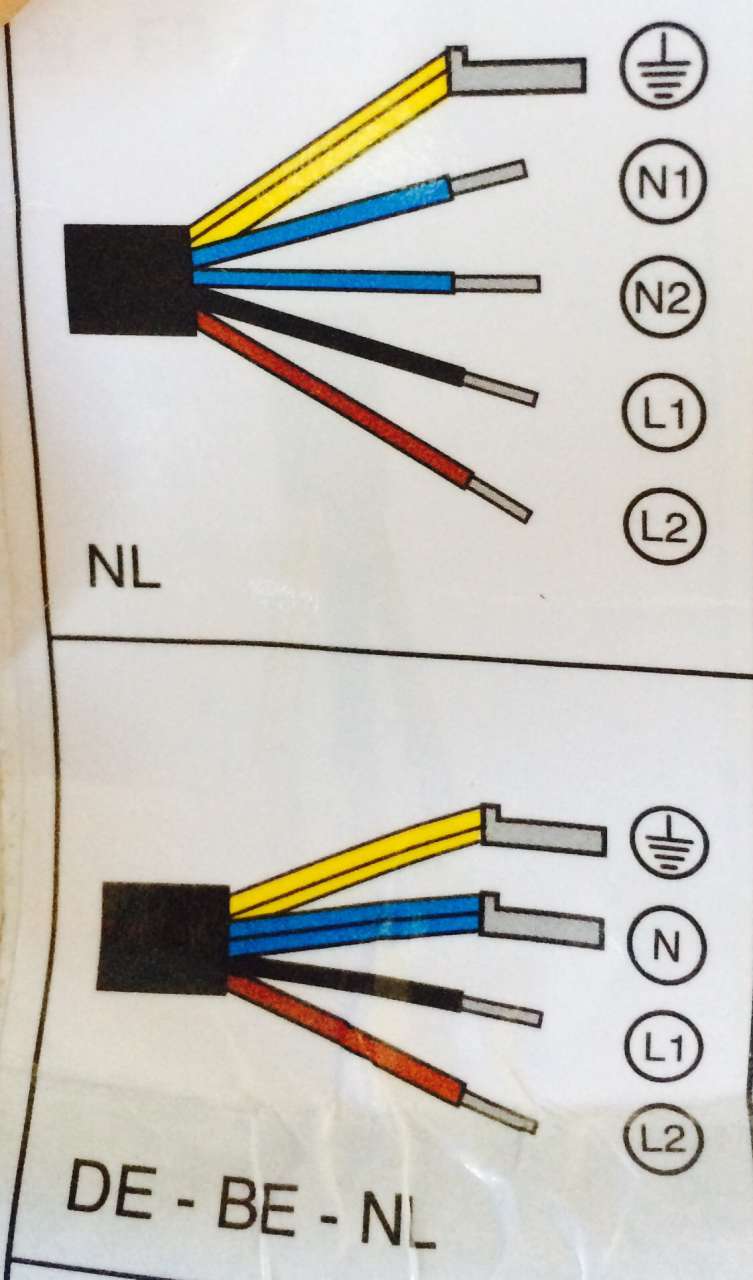

Студент, Саня, (пока разбираемся с коробкой в стене) рекомендую тебе подключение по вариату BE -DE, т.е. поверхность запитать по двум фазам, тем более вывод у тебя под это уже предназначен (рассоедини черный и коричневый). А на оставшуюся третью фазу нагрузить твои водонагреватели.

Added after 4 minutes:

Студент:Из стены торчит 2 провода. В первом жилы красная синяя желтая, и из второго жилы черная коричневая серая синяя и желтозеленая.

Саня, я, конечно уже не столь зорок, на не на столько. Я вижу ДВА КАБЕЛЯ И ВОСЕМЬ ПРОВОДОВ. Иди открой щиток и сфотографируй отходящие провода от автомата эл.плиты!

Бандерiвцi - вони щось бiльше за просто українцiв, десь так само, як самураї трохi бiльше за просто японцiв

Студент

#1730949»14-12-2014 13:20Электрики, нужна консультация по подключение варочной поверхности

Все правильно, 8 проводовов. Два кабеля, 3 и 5.

Aleks_Gomel

#1730956»14-12-2014 13:45Электрики, нужна консультация по подключение варочной поверхности

- подозреваю, что черный кабель - отходящий, например, на вытяжку. Убедиться в этом можно выключив АВ плиты и посмотрев где пропадет напряжение,
- подключать советую по 2х фазной схеме: синие провода к синим, ЖЗ к ЖЗ, коричневый к коричневому, черный плиты к серому коробки,
- т.о. одна фаза сети останется незадействованной, на нее и нагрузишь свои водонагреватели. Понятно, что это может потребовать определенных перекоммутаций в щитке,
- создается впечатление, что многопроволочные провода у тебя не опрессованы, что недопустимо. Опрессуй все многожилы наконечниками, так, как это сделано на выводах электоплиты.

Бандерiвцi - вони щось бiльше за просто українцiв, десь так само, як самураї трохi бiльше за просто японцiв

Студент

#1730957»14-12-2014 23:17Электрики, нужна консультация по подключение варочной поверхности

Принято

Added after 9 hours 20 minutes:

Aleks_Gomel:-
- подключать советую по 2х фазной схеме: синие провода к синим, ЖЗ к ЖЗ, коричневый к коричневому, черный плиты к серому коробки,

- создается впечатление, что многопроволочные провода у тебя не опрессованы, что недопустимо. Опрессуй все многожилы наконечниками, так, как это сделано на выводах электоплиты.

Опрессовал, подключил. Все работает. Жив, цел )))

Всем спасибо, можно клозедировать.
